バイオガス燃焼装置　　　　

　　　　　　　　　　　　　　　　　　　　納入例 　　　　　　　〒496-0915　愛知県愛西市本部田町狭場 54-1
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　TEL： (0567) 31-2012 　 FAX：(0567) 31-2449

→熱風発生装置のページへ

◆◆◆　納入例　１　◆◆◆◆◆◆◆◆

・バイオガス性状
　
　　　ＣＨ4　；　６０％　　　　　ＣＯ2　；　４０％

・バイオガス供給圧

　　　２００ｍｍＡｑ

・バイオガスー１３Ａ切替燃焼
　　　
　　　バイオガスが供給できない場合は、１３Ａを燃料にして燃焼させる。

・熱風炉仕様

　　　出熱量　　　；　１，５００，０００　ｋｃａｌ／ｈ
　　　出口温度　；　３００度
　　　温度制御　；　比例制御方式
　　　燃料　　　　；　バイオガス　　１３Ａ　　　　併用

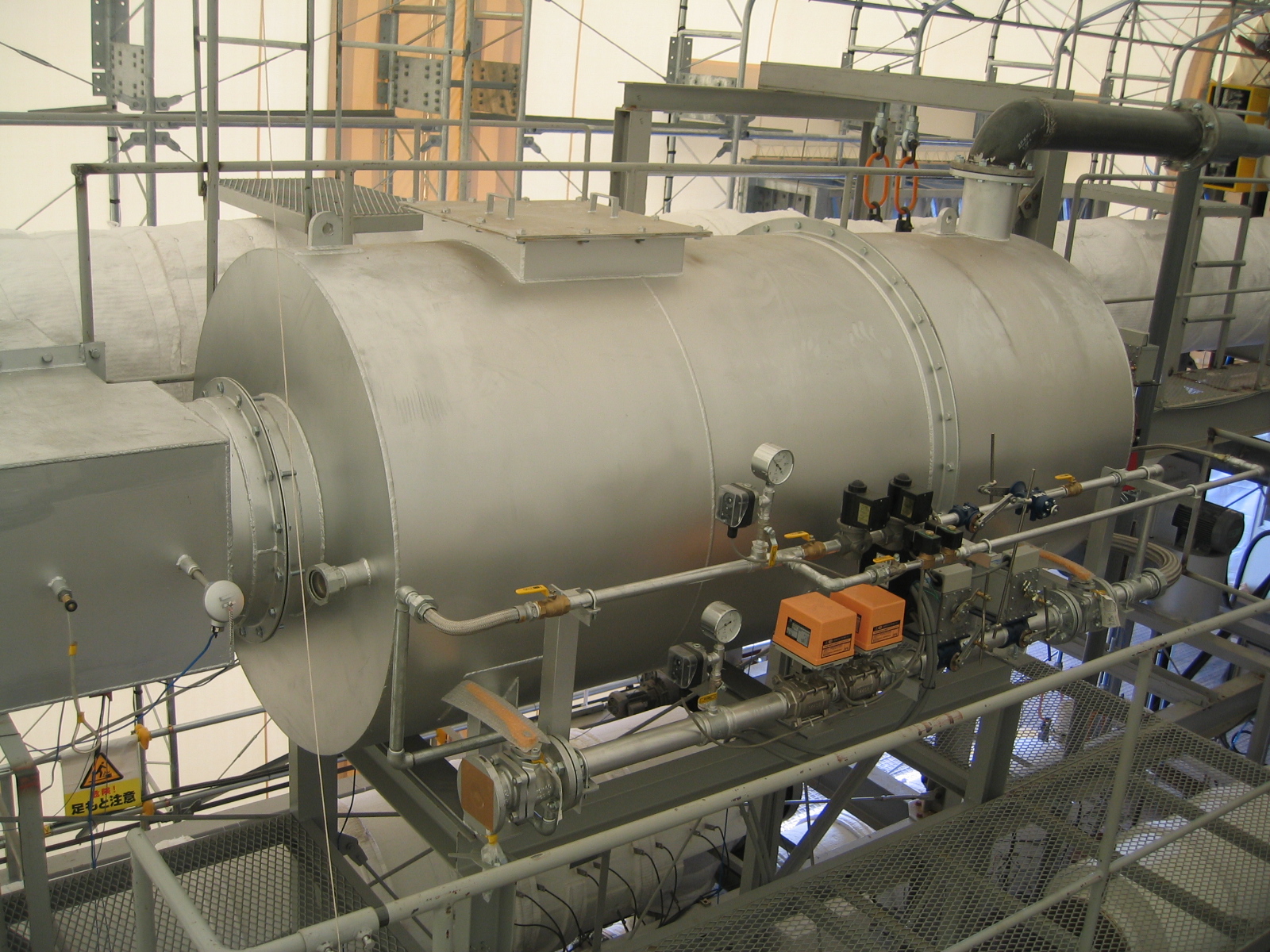

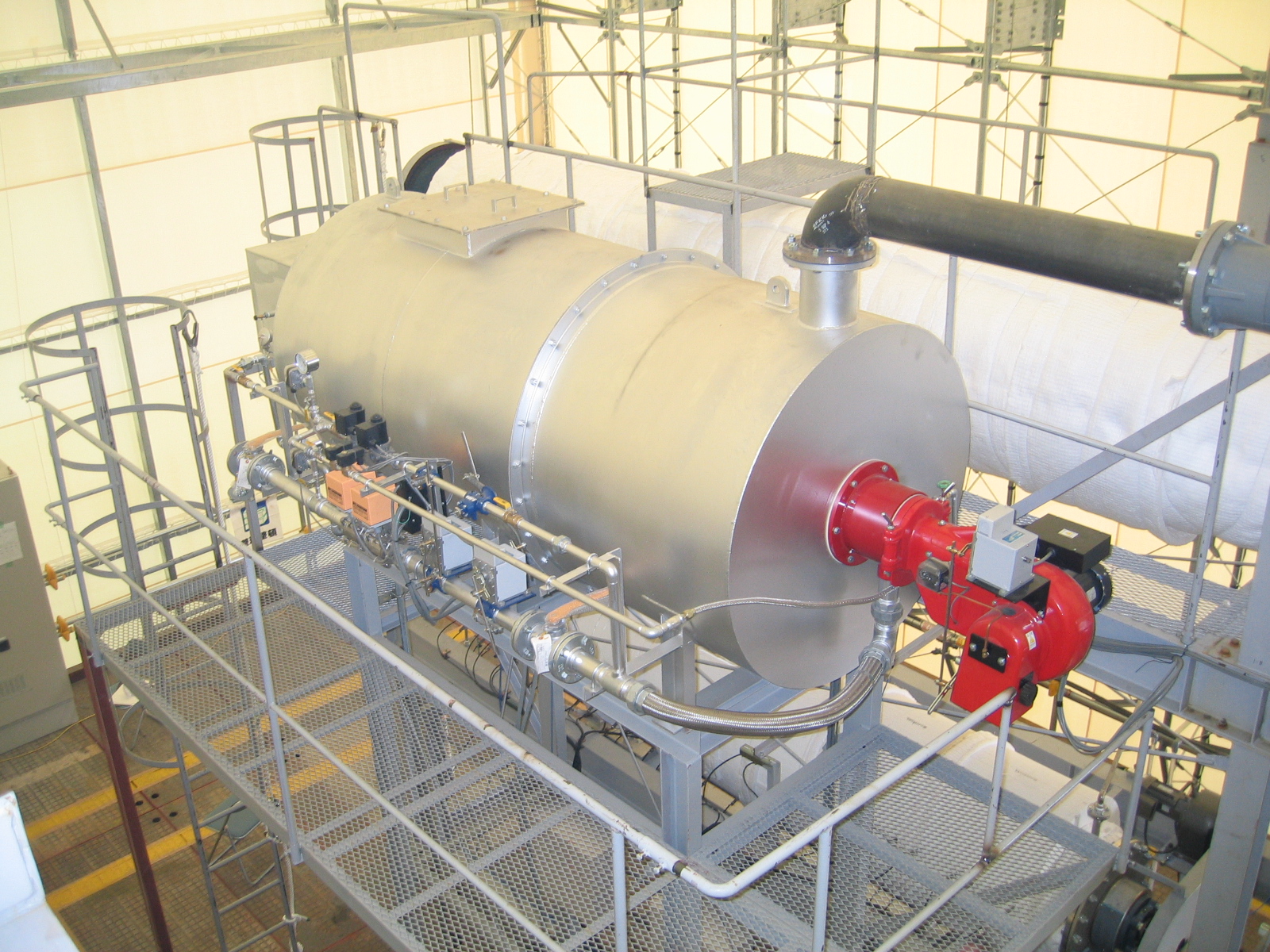

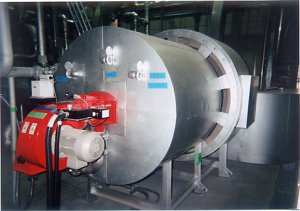

※この写真はバイオガスー１３Ａ切替式です。

　　　　　　　

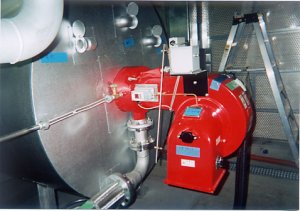

　　　　　　　　　　　　　　　配管ユニット

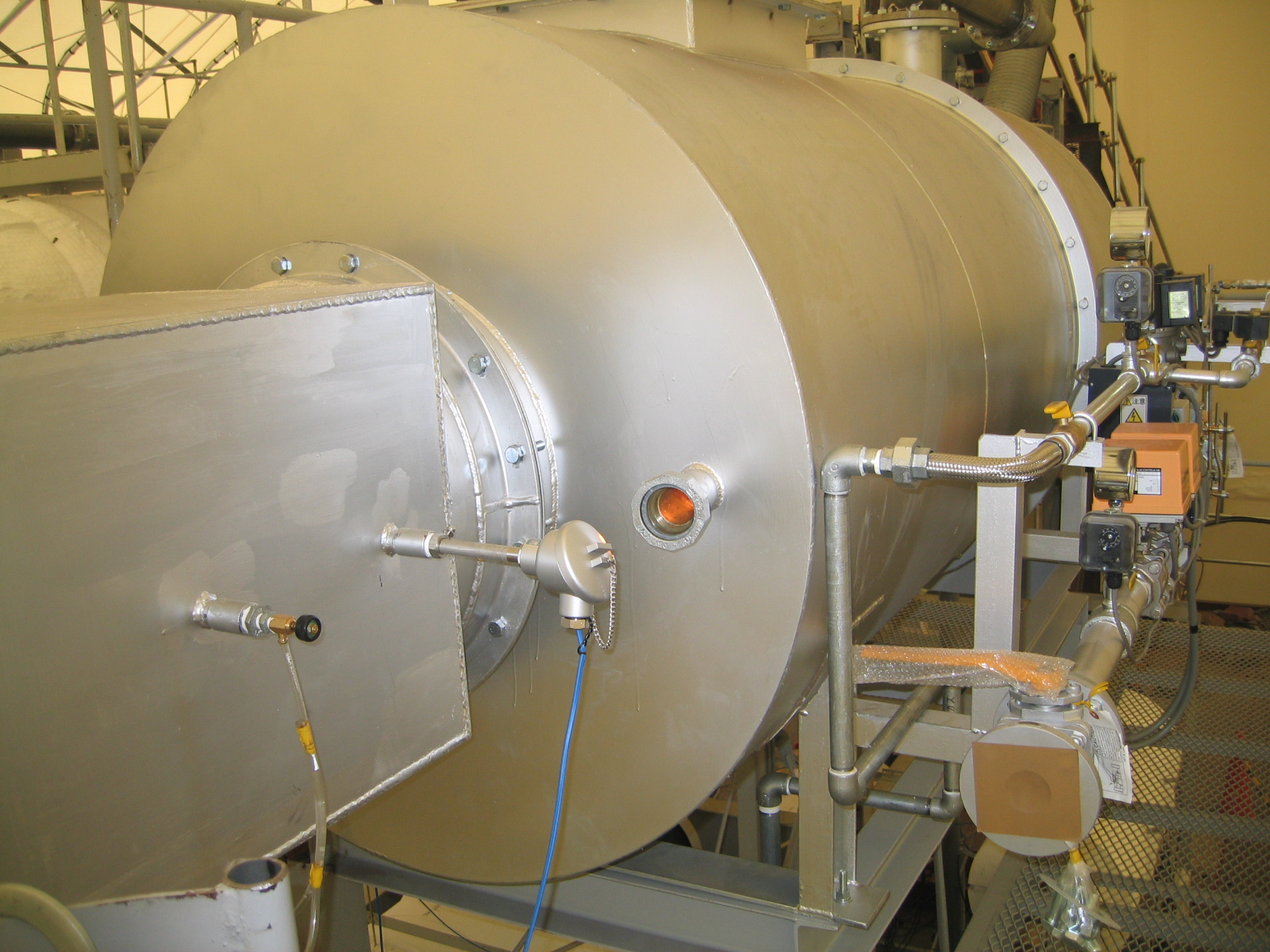

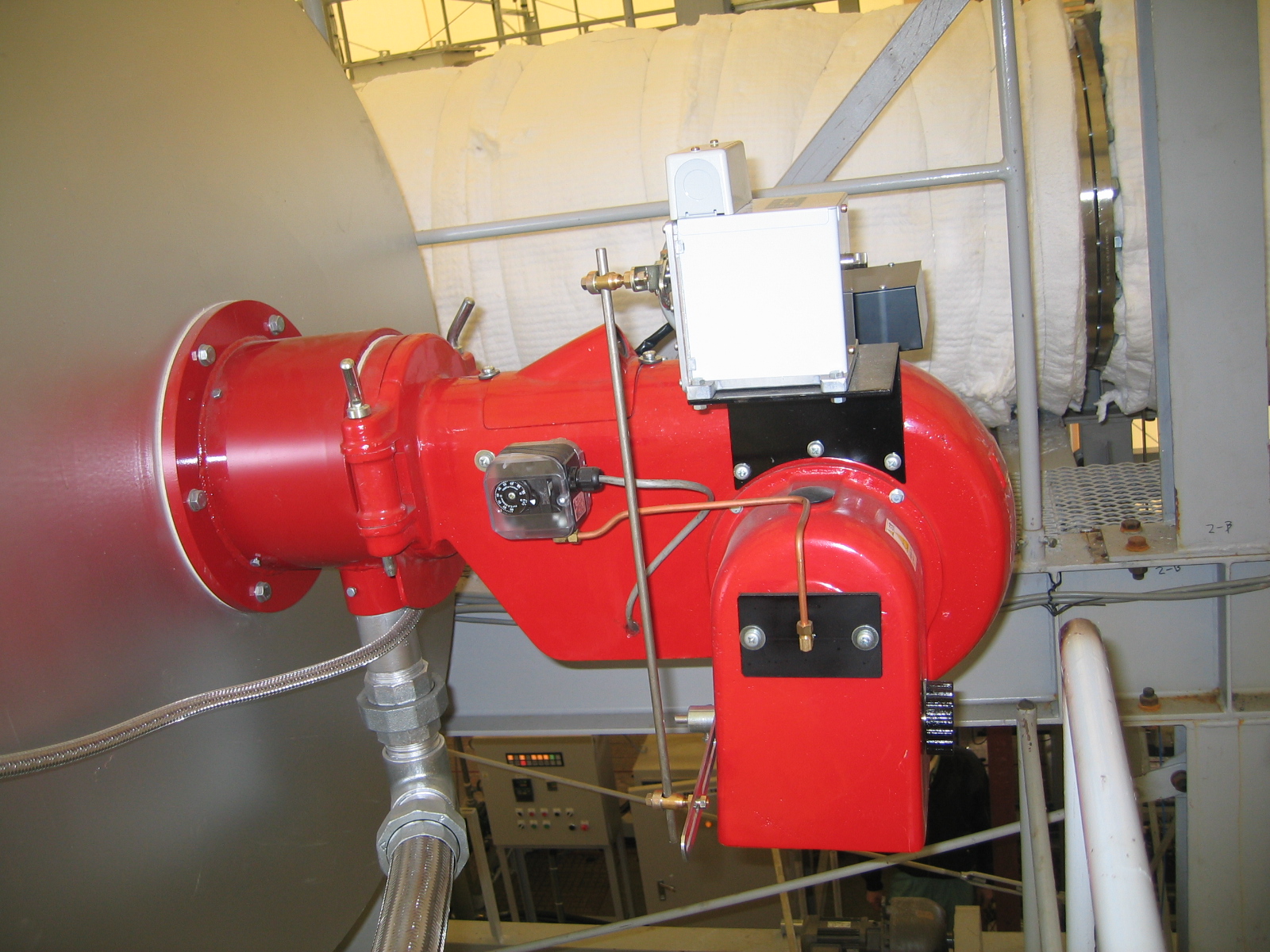

バイオガス燃焼バーナ　　　　　　　　　　　　　　　　　　　バイオガス燃焼バーナー
　※１３Ａーバイオガス切替燃焼　　　　　　　　　　　　　　　　　　　※１３Ａーバイオガス切替燃焼

◆◆◆　納入例　２　◆◆◆◆◆◆◆◆

・バイオガス供給圧

　　　１５０ｍｍＡｑ

・バイオガスーＬＰＧ切替燃焼
　　　
　　　バイオガスが供給できない場合は、ＬＰＧを燃料にして燃焼させる。

・熱風炉仕様

　　　出熱量　　　；　４００，０００　ｋｃａｌ／ｈ
　　　出口温度　；　８００度
　　　温度制御　；　比例制御方式
　　　燃料　　　　；　バイオガス・消化ガス　　ＬＰＧ　　　　併用

　　　　

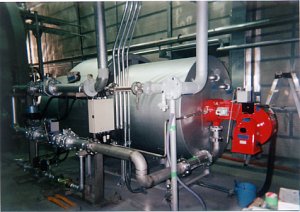

◆バイオガス熱風炉◆　　　　　　　　　　　　　　　　　◆バイオガスバーナー◆

　　　　

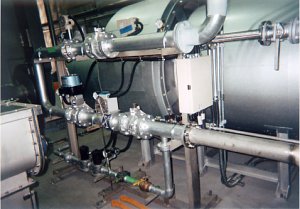

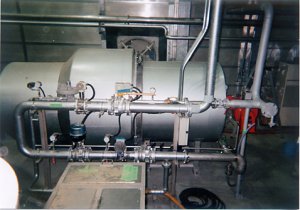

◆配管ユニット◆　　　　　　　　　　　　　　　　　　　　◆バイオガス−ＬＰＧ切替燃焼◆

◆◆◆　納入例　３　◆◆◆◆◆◆◆◆

・Ｃガス供給圧

　　　７００ｍｍＡｑ

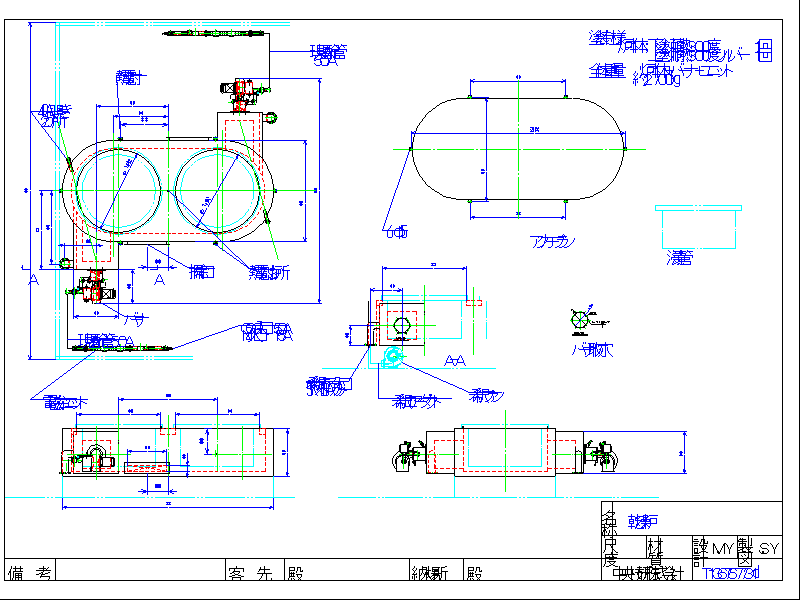

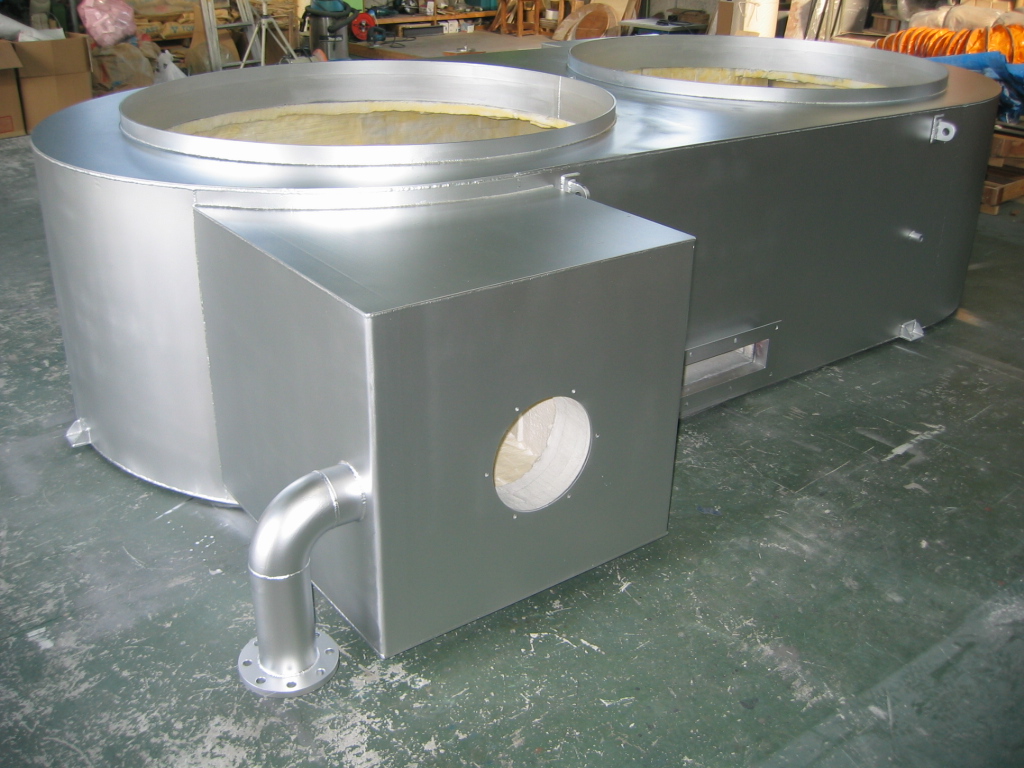

・浸漬管乾燥装置仕様

　　　出熱量　　　；　４００，０００　ｋｃａｌ／ｈ×２台
　　　出口温度　；　５００度
　　　温度制御　；　比例制御方式
　　　燃料　　　　；　Ｃガス
